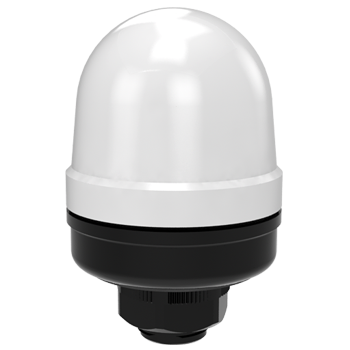

MS56M 시리즈
Ø56mm LED 멀티컬러 표시등 - 조합하여 7가지 색상
MS66 시리즈
Ø66mm 소형 저전력 LED 표시등
MS66LT 시리즈
Ø66mm 경제형 LED 표시등
MS70LT 시리즈
Ø70mm LED 점멸 표시등
MS70M 시리즈
Ø70mm 다색 LED 표시등
- 점등,점멸 타입
- 2종류의 제품: 배선 인출형과 내부 스위치 타입
- 다양한 전원사양
- 플라스틱 M20 너트 판넬 취부형
1. 전원사양
01 12VDC
02 24VDC
FF 100~220VAC
2. 출력방식
SW 내부 딥 스위치형
LC 외부 접점형 - 배선인출형
1. 사양/기능
기 능 LED 점등 , 점멸
전원사양 12VDC±5%

24VDC±5%

100~220VAC (AC 50/60Hz)

외형사이즈 56mm
점멸횟수 80±5회/1분
LED색상 7컬러 - 적색, 녹색, 청색, 황색, 핑크색, 하늘색, 흰색
렌즈색상 유백색
재 질 캡 - PC 수지 , 바디 - ABS 수지
내 진 동 10~55Hz 복진폭 0.75mm X,Y,Z 각 방향 2시간
사용주위온도 -15 ~ 40°C
보관온도 -20 ~ 70°C
사용주위습도 45 ~ 85% RH
보호등급 IP65
전원선규격 UL1007 / 22AWG
중 량 약.60g
2. 소비전류 (±10%)
12VDC 0.13A
24VDC 0.08A
100~220VAC 0.08A
번 호 자료종류 자료명 다운로드
1 취급설명서 MS56M 시리즈 매뉴얼
2 인증서 CE인증서
3 캐드 MS56M 3D 파일_STEP
